لیزر کاٹنے والی مشین کا ڈھانچہ اور کام کرنے والے اصولی تجزیہ

لیزر کاٹنے والی مشینیں جدید مینوفیکچرنگ میں بڑے پیمانے پر استعمال ہونے والے موثر کاٹنے والے ٹولز ہیں ، خاص طور پر دھاتوں ، غیر دھاتوں اور مختلف مواد پر کارروائی کرنے کے لئے۔ عین مطابق ساختی ڈیزائن اور طاقتور فعالیت کے ساتھ ، یہ مشینیں اعلی درستگی اور رفتار کے ساتھ پیچیدہ کاٹنے کے کاموں کو مکمل کرسکتی ہیں۔ یہ مضمون لیزر کاٹنے والی مشین کے اہم اجزاء اور ان کے افعال اور اصولوں کا گہرائی سے تجزیہ فراہم کرے گا۔

1. لیزر کاٹنے والی مشین کے اہم اجزاء

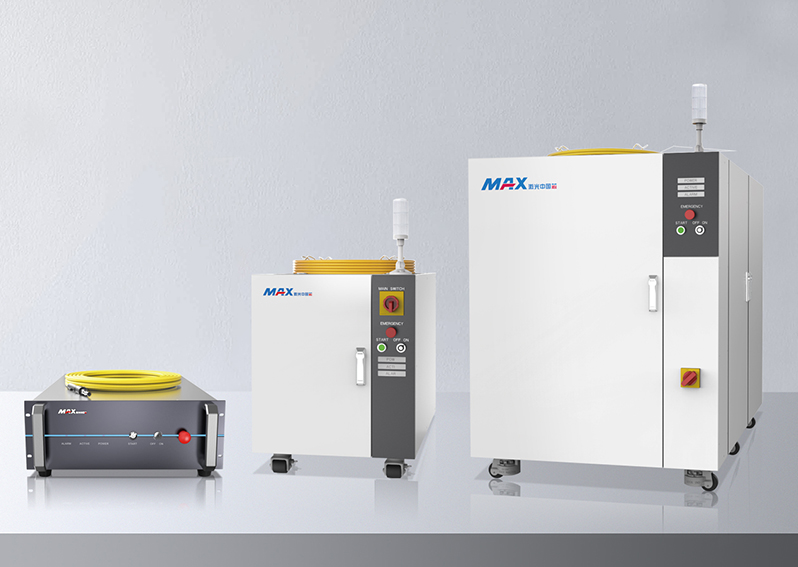

لیزر جنریٹر

فنکشن: لیزر جنریٹر لیزر کاٹنے والی مشین کا بنیادی جزو ہے ، جو اعلی توانائی لیزر بیم تیار کرنے کے لئے ذمہ دار ہے۔

اصول: لیزر جنریٹر ایک جوش و خروش کے ذریعہ کی کارروائی کے تحت لیزر میڈیم (جیسے گیس ، ٹھوس ، یا سیمیکمڈکٹر) کے ذریعے اعلی شدت ، مونوکرومیٹک لیزر بیم کا اخراج کرتا ہے۔ لیزر کاٹنے والی مشینوں میں استعمال ہونے والی عام قسم کے لیزرز میں CO2 لیزر اور فائبر لیزر شامل ہیں۔

آپٹیکل سسٹم

فنکشن: آپٹیکل سسٹم لیزر بیم کو لیزر جنریٹر سے کاٹنے والے سر میں منتقل کرنے اور لیزر کی توجہ اور بیم کے معیار کو ایڈجسٹ کرنے کے لئے ذمہ دار ہے۔

اصول: آپٹیکل سسٹم میں عام طور پر آئینے ، لینس اور آپٹیکل ریشے شامل ہوتے ہیں۔ لیزر کی بیم کو لیزر کی عین مطابق پوزیشننگ اور حراستی کو یقینی بنانے کے لئے ان اجزاء کے ذریعہ رہنمائی اور توجہ مرکوز کی جاتی ہے۔ فائبر لیزر کاٹنے والی مشینیں لیزر کو کاٹنے کے سر میں براہ راست منتقل کرنے کے لئے آپٹیکل ریشوں کا استعمال کرتی ہیں ، جبکہ CO2 لیزر کاٹنے والی مشینیں لیزر کو کاٹنے والے علاقے میں منتقل کرنے کے لئے آئینے کا استعمال کرتی ہیں۔

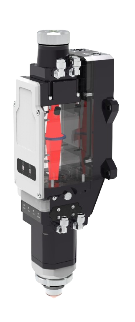

سر کاٹنا

فنکشن: کاٹنے والا سر لیزر کاٹنے والی مشین کے "ٹول" کے طور پر کام کرتا ہے ، لیزر بیم کو ورک پیس کی سطح پر مرکوز کرتا ہے جبکہ گیس کے بہاؤ کی سمت کو بھی کنٹرول کرتا ہے۔

اصول: کاٹنے والے سر میں لینس اور فوکس کرنے والے آئینے ہوتے ہیں تاکہ لیزر بیم کو ورک پیس کے کاٹنے والے علاقے پر مرکوز کیا جاسکے۔ مزید برآں ، کاٹنے والا سر ایک معاون گیس نوزل ​​سے لیس ہے جو ہموار کاٹنے اور اعلی معیار کو یقینی بنانے کے لئے پگھلے ہوئے دھات کو اڑا دیتا ہے۔

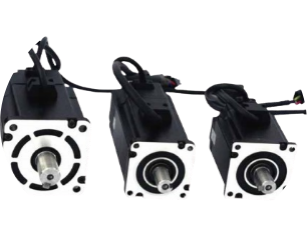

موشن سسٹم

فنکشن: موشن سسٹم لیزر کاٹنے والی مشین کو ورک پیس کی سطح پر عین دو جہتی یا تین جہتی کاٹنے کی تحریکوں کو انجام دینے کی اجازت دیتا ہے۔

اصول: موشن سسٹم میں ڈرائیو موٹرز ، ریلیں ، سروو موٹرز ، اور صحت سے متعلق ٹرانسمیشن کے اجزاء شامل ہیں۔ ایک عددی کنٹرول سسٹم (سی این سی) کے ذریعہ ، موشن سسٹم X ، Y ، اور Z محور کے ساتھ لیزر ہیڈ کی اعلی صحت سے متعلق حرکت کو یقینی بناتا ہے ، جس سے کاٹنے والے راستے اور ورک پیس کی عین مطابق صف بندی کی ضمانت دی جاتی ہے۔

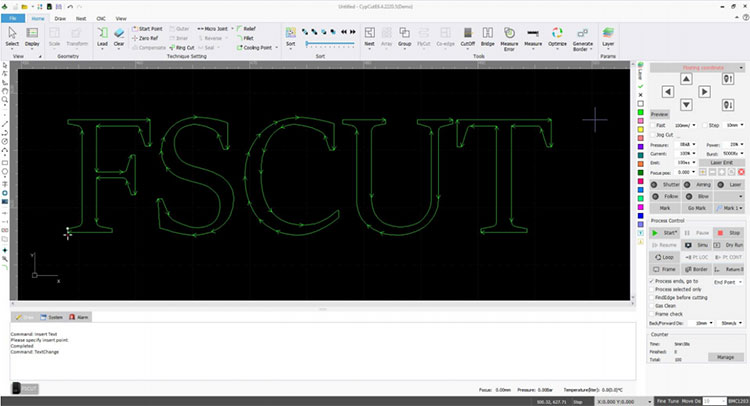

سی این سی کنٹرول سسٹم

فنکشن: سی این سی سسٹم لیزر کاٹنے والی مشین کے مجموعی کنٹرول اور شیڈولنگ کے لئے ذمہ دار ہے ، جس میں کاٹنے کے عمل کی ہر تفصیل کا عین مطابق انتظام کیا گیا ہے۔

اصول: سی این سی سسٹم پیرامیٹرز کو ایڈجسٹ کرتا ہے جیسے لیزر پاور ، کاٹنے کی رفتار ، فیڈ اسپیڈ ، اور ان پٹ کاٹنے والے بلیو پرنٹ یا پروگرام کی بنیاد پر فوکس ، کاٹنے کے عمل کو آسانی سے آگے بڑھاتے ہیں۔ جدید لیزر کاٹنے والی مشینیں عام طور پر اعلی درجے کی آٹومیشن کی پیش کش کرتے ہوئے ، اعلی درجے کے کمپیوٹر پر مبنی کنٹرول سسٹم کا استعمال کرتی ہیں۔

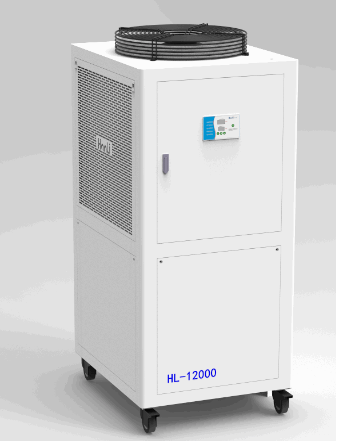

کولنگ سسٹم

فنکشن: کولنگ سسٹم اعلی طاقت والے لیزر آپریشن کے دوران لیزر جنریٹر اور سر کاٹنے جیسے اہم اجزاء کو زیادہ گرمی سے روکتا ہے ، مستحکم مشین کی کارکردگی اور درستگی کو یقینی بناتا ہے۔

اصول: کولنگ سسٹم حقیقی وقت میں کلیدی اجزاء کے درجہ حرارت کو منظم کرنے کے لئے پانی یا ہوا کی ٹھنڈک کا استعمال کرتا ہے ، جو گرمی کی تعمیر کو روکتا ہے جو کارکردگی کو منفی طور پر متاثر کرسکتا ہے۔ اس میں عام طور پر کولینٹ ٹینک ، پمپ ، اور ہیٹ ایکسچینجر شامل ہوتا ہے۔

راستہ کا نظام

فنکشن: راستہ کا نظام کاٹنے کے عمل کے دوران پیدا ہونے والی دھواں اور نقصان دہ گیسوں کو ہٹا دیتا ہے ، جس سے صاف ستھرا کام کرنے والے ماحول اور مشین کے مناسب آپریشن کو یقینی بنایا جاتا ہے۔

اصول: لیزر کاٹنے سے دھوئیں اور نقصان دہ گیسوں کی نمایاں مقدار پیدا ہوتی ہے۔ راستہ کا نظام ان ذرات کو کاٹنے کے علاقے سے ہٹانے کے لئے دھول جمع کرنے والے آلات اور وینٹیلیشن نالیوں کا استعمال کرتا ہے ، جس سے صاف ستھرا اور محفوظ کام کرنے والے ماحول کو یقینی بنایا جاتا ہے۔

2. لیزر کاٹنے والی مشین کا کام کرنے کا اصول

لیزر کاٹنے والی مشین کے ورکنگ اصول کا خلاصہ اس طرح کیا جاسکتا ہے: لیزر جنریٹر ایک اعلی طاقت والا لیزر بیم تیار کرتا ہے ، جو آپٹیکل سسٹم کے ذریعہ کاٹنے والے سر میں منتقل ہوتا ہے۔ اس کے بعد کاٹنے والا سر لیزر بیم کو ورک پیس کی سطح پر مرکوز کرتا ہے۔ لیزر سے زیادہ گرمی مادے کو پگھلتی ہے یا بخارات بناتی ہے ، جبکہ معاون گیسیں پگھلے ہوئے مواد کو اڑا دیتے ہیں ، اور عین مطابق کٹ کو مکمل کرتے ہیں۔

لیزر کاٹنے کے فوائد:

اعلی صحت سے متعلق: لیزر بیم انتہائی ٹھیک ہے ، جس سے مائکرون سطح کی صحت سے متعلق کو قابل بنایا جاتا ہے۔

تیز رفتار کاٹنے: لیزر کاٹنے میں اعلی کاٹنے کی رفتار پیش کی جاتی ہے ، خاص طور پر پتلی شیٹ مواد کے ل .۔

غیر رابطہ پروسیسنگ: لیزر کاٹنے ایک غیر رابطہ عمل ہے ، مکینیکل ٹولز پر پہننے اور پھاڑنے سے گریز کرتا ہے۔

ہواوے لیزر

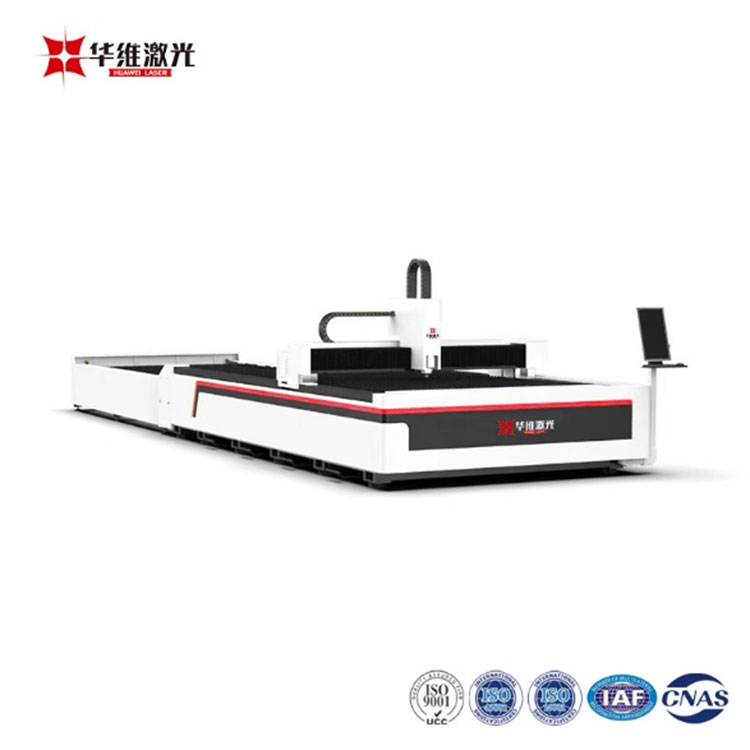

لیزر آلات کی صنعت میں ایک معروف صنعت کار کی حیثیت سے ، ہواوے لیزر سالانہ تکنیکی جدت اور مہارت کا فائدہ اٹھاتا ہے تاکہ اعلی کارکردگی ، مستحکم اور عین مطابق لیزر کاٹنے کے حل فراہم کیا جاسکے۔ ہواوے لیزر کا انتخاب کرنے کا مطلب صرف ایک اعلی کارکردگی لیزر کاٹنے والی مشین حاصل کرنے سے زیادہ ہے۔ اس کا مطلب ہے کہ آپ کے پروڈکشن کے پورے سفر میں آپ کی مدد کے لئے پرعزم ایک قابل اعتماد ساتھی حاصل کریں۔ جدید ٹکنالوجی اور توجہ دینے والی خدمت کے ساتھ ، ہواوے لیزر30000W ایکسچینج-پلیٹ فارم فائبر لیزر کاٹنے والی مشین مختلف صنعتوں کی ضروریات کو پورا کرتے ہوئے غیر معمولی صحت سے متعلق اور رفتار فراہم کریں۔

ہواوے لیزر - اپنے مستقبل کے مستقبل کو روشن کریں اور صنعتی نمو کو چلائیں!
